加速度传感器

加速度传感器

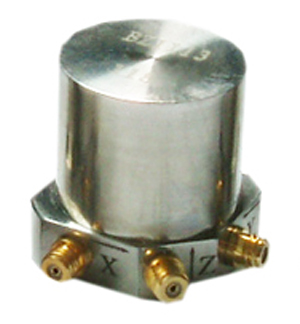

 BZ1101             BZ1107       BZ1122（双轴）   BZ1116       BZ1113（三轴）

加速度传感器性能特点

　　 BZ1101为超小型压电加速度计，重量约3克，频带宽，采用剪切式结构，因此具有非常优越的技术指标和环境特性指标，它适用于对轻巧结构的振动与冲击进行测量。　　
　　 BZ1102、BZ1103、BZ1104、BZ1105、BZ1107为剪切式结构，适用于一般的冲击与振动测量，具有顶端与测端两种输出方式，可用于一般环境和较恶劣环境的工程测试。
　　 BZ1106为长期监测用传感器，传感器对地绝缘，三角法兰式安装，铠装输出电缆，适用于长期在线监测及恶劣的环境中。
　　 BZ1109为剪切式结构用于低频测试，具有较高灵敏度，属于低频高灵敏度的传感器。
　　 BZ1113、BZ1114、BZ1116为剪切式结构，用于三向测振的场合。
　　 BZ1119内置电路传感器，简化了测试系统，可输出电压或电流信号，低阻抗输出，抗干扰，噪声小，性能稳定可靠。同时可替代应变式加速度传感器。

加速度传感器主要技术指标

　　压电加速度计主要技术指标按JJG233-91《压电加速度计检定规程》要求检定，以保证量值传递精度。主要技术指标见表：

型号	灵敏度 （PC/ms-2）	频响 （Hz）	幅值线性 （ms-210%）	谐振频率 （kHz）	质量 （g）	安装螺纹mm	结构尺寸mm		特性
							外形尺寸	基座尺寸
BZ1101	0.002	1～50K	300000	100	3	5	Φ8.6×20	10.4×9	冲击	单 向 测 振
BZ1102	0.2～0.5	1～25K	50000	60	10	5	Φ10.6×24	13.3×11	通用 测振
BZ1103	1	0.2～20K	50000	50	13	5	Φ12.6×20.6	15×13
BZ1104	3	0.2～15K	30000	45	14	5	Φ12.6×20.6	15×13
BZ1105	5	0.2～13K	20000	35	15	5	Φ13.6×20.6	16.2×14
BZ1106	10	0.2～8K	10000	25	25	5	Φ15.6×21	18.5×16
BZ1107	20	0.2～6K	10000	20	38	5	Φ17.6×21	20.8×18
BZ1108	100	0.2～1.5K	2000	3.5	60	5	Φ18.6×25.6	21.9×19	低频 高灵 敏度
BZ1109	400	0.2～1K	500	2.5	138	5	Φ24.6×29.4	28.9×25
BZ1110	50	0.2～1.5K	3000	2.5	53	5	Φ17.6×24.4	20.8×18
BZ1111	200	0.2～1.2K	1000	3	105	5	Φ22.6×26.4	26.6×23
BZ1121	0.2～0.5	1～20K	50000	55	19	5	Φ12.6×22	14×14	通用 测振	双 向 测 振
BZ1122	1	0.2～12K	50000	35	19	5	Φ12.6×22	14×14
BZ1123	5	0.2～10K	30000	24	24	5	Φ15.6×22	15×15
BZ1124	10	0.2～7K	20000	21	29	5	Φ17.6×22	17×17
BZ1125	20	0.2～6K	10000	18	38	5	Φ20.6×22	19×19
BZ1126	50	0.2～1.5K	5000	13.5	3.5	5	Φ28.6×24	22×22
BZ1112	0.2～0.5	1～10K	30000	30	37	5	Φ18.6×33	20×20		三 向 测 振
BZ1113	10	0.2～5K	10000	15	82	5	Φ25.6×24	27×27
BZ1114	1	0.2～10K	30000	30	47	5	Φ19.6×23	21×21
BZ1116	20	0.2～5K	10000	15	100	5	Φ28.6×4	30×30
